著磁機儀器(二)

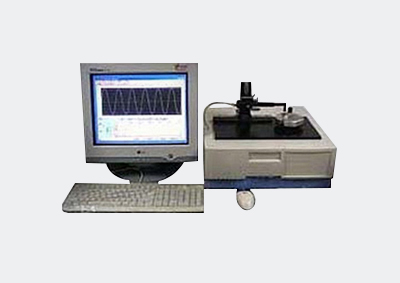

多極磁環表磁分布測試系統

主機:

  • 機箱:作為主機系統的支架並為系統提供電源,包括主機系統的電源開關及顯示。
  • 基台及探頭支架:高精度的直線導軌和直線升降機構,提供了測試探頭X軸方向、軸方向的精密定位。
  • 轉動及控制部分:包括電機及電機控制部分。為磁環提供轉動動力。
  • 夾裝部分:專為夾裝磁環設計的多功能夾具,可快速、穩定地實現對磁環或帶軸磁環的夾裝,以保證測試的準確性。
  • 測試探頭:用美國LakeShore公司高精度的霍個傳感器封裝的探頭,更加保證前級號真實和可靠性。
  • 測試電路:大規模集成電路組成的測試系統,提供了快速的信號處理和分析能力。

數據採集

通過探頭的信號採集,快速完成A/D、D/A的轉換並做好信號的前期處理,提供給計算機。

計算機

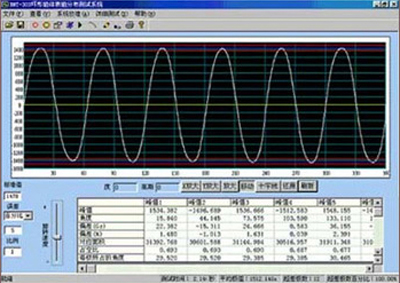

計算機視系統管理、處理、存儲數據的軟體:通過計算機可以迅速地把數據量測data採集系統提供信號進行分析處理、顯示,同時在控制主機的旋轉與數據採集,形成整體的閉環控制。

量測儀器設備

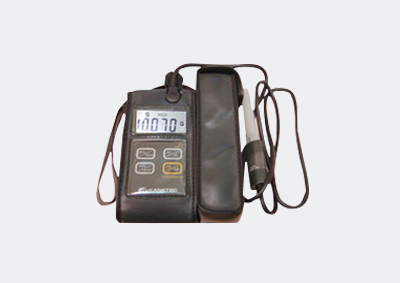

高斯計

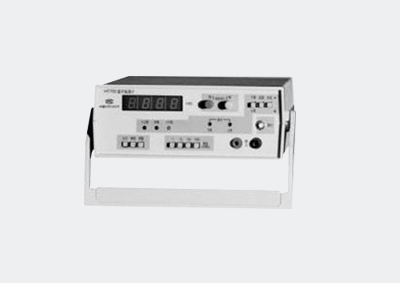

磁通計
